辽宁抚顺竖井龙门吊的起升高度和下放深度如何确定？

2026-10-16 10-10-36

29次

辽宁抚顺龙门吊厂家13253557957主营产品架桥机，龙门吊，行车行吊、竖井门式起重机全国都有办事处欢迎大家前来咨询。

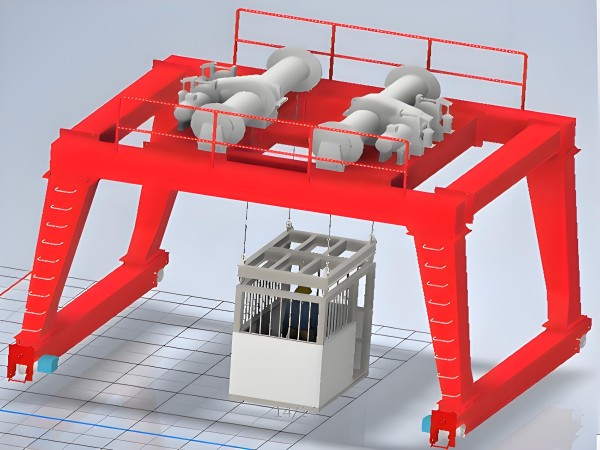

辽宁抚顺龙门吊销售厂家竖井龙门吊起升高度和下放深度如何确定
竖井龙门吊要区分两个核心参数，下放深度、轨面上起升高度。
下放深度：大车轨道轨面往下，井口至竖井井底最大垂直距离。
轨面上起升高度：大车轨道轨面向上，到吊钩上极限位置的垂直高度。总钢丝绳行程 = 轨面上起升高度 + 下放深度，再附加安全余量。

一、下放深度确定方法

1、基础依据以图纸竖井最大开挖深度为准，取竖井设计最大井底到井口轨面的垂直距离，这是理论下放深度。
2、实际取值要增加安全余量，吊桶不能直接撞击井底，吊桶底部距离井底保留 2‑3 米安全距离，实际设定下放深度 = 竖井最大开挖深度‑2～3 米，避免吊桶冲底，保护钢丝绳和卷筒。
3、施工过程竖井深度逐步加深，设备出厂按照最终最大竖井深度来设计卷筒容绳量，不能按当前临时深度选型。施工中调整下极限限位，随开挖深度往下移位。
二、轨面上起升高度确定方法
轨面上起升高度，就是吊桶完全出井口之后，吊桶底部离开井口盖板的最小高度。
1、最小高度要求：吊桶完全升出井口，吊桶底部高于井口防护盖板至少 0.5 米以上，再考虑吊桶自身总高度。
计算公式：轨面上最小起升高度 = 吊桶自身高度 + 0.5 米安全间隙。
2、还要考虑卸料工况，如果龙门吊大车移动进行卸渣作业，吊桶底部要高于卸料料斗、渣堆顶面，要叠加卸料所需净空。
3、同时校核上部空间，龙门吊门架的内部净空，门架横梁下缘到轨面高度必须大于轨面上起升高度，保证吊钩到上极限时吊桶不会撞击门架横梁。

三、卷筒总绳长计算

卷筒钢丝绳总长度 = 轨面上起升高度 + 实际下放深度 + 3‑5 米卷筒预留安全绳，卷筒上至少保留 3 圈以上钢丝绳，不能全部放完。
四、现场限位设置
上限位：依据轨面上起升高度设定，吊桶上升到允许最高位置触发上限位。
下限位：随竖井开挖进度动态调整，按实时井底位置设置下降极限，严禁一次性固定死，竖井往下掘进，逐步下移下限位位置。
辽宁抚顺龙门吊生产厂家选型注意事项
1、下放深度属于向下行程，不属于常规意义起升高度，订货时不能笼统写起升高度多少米，要分开写明两项参数：轨面上起升高度、最大下放深度。很多厂家容易混淆，把二者之和写成起升高度。
2、大深度竖井，钢丝绳自重较大，计算额定载荷时，需要把钢丝绳自重计入总负载，防止超载保护误动作。
3、门架净空制约轨面上起升高度，如果门架高度不够，即使卷筒绳长足够，吊桶也无法升到卸料位置。
