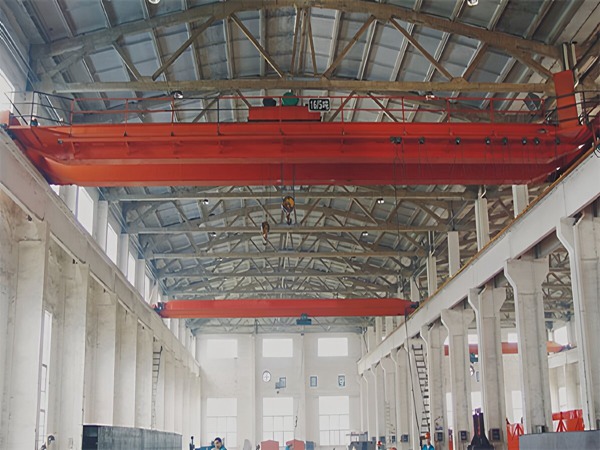

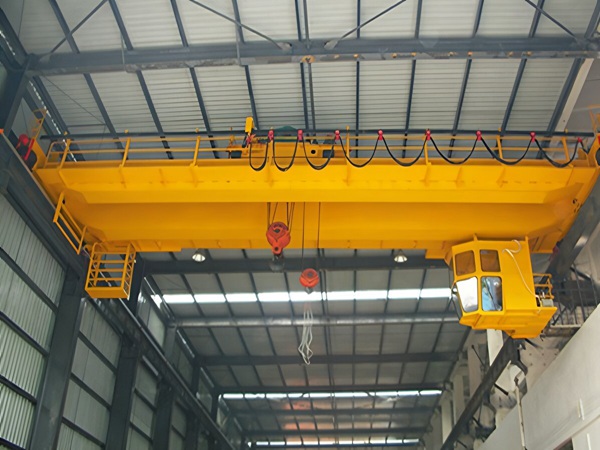

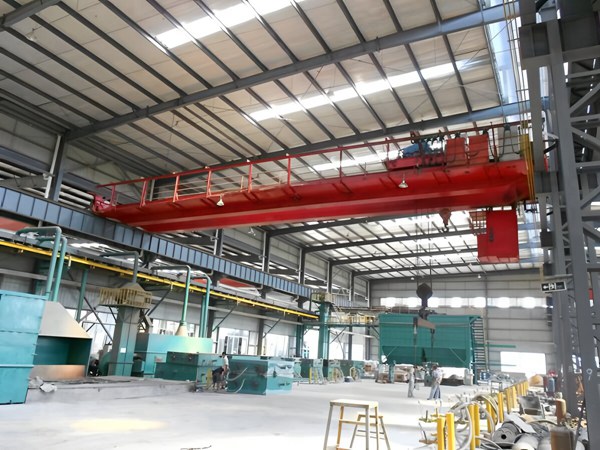

江苏无锡防爆行车销售厂家电解铝车间防爆绝缘双梁桥式起重机（QB + 绝缘复合型）
一、车间工况与设备定位
1. 电解铝车间三大核心危险（必须同时满足防爆 + 绝缘 + 耐高温防腐）
1）爆炸风险：电解产生氢气、氟化氢、氧化铝粉尘，形成爆炸性粉尘 / 混合气体危险区域（21/22 粉尘防爆区、2 区气体防爆区），摩擦火花、电气火花会引发爆燃；
2）高压导电风险：电解槽直流电压 1200V 以上，铝液、阳极导电，漏电会击穿设备、触电伤人；

3）恶劣腐蚀高温：槽边环境 80～150℃，氟化盐强腐蚀、导电粉尘、强磁场，普通行车短期锈蚀短路。

2. 两类电解铝起重设备区分
电解多功能天车：槽上专用工艺车，带打壳、加料、换阳极机构，侧重生产作业；不标准防爆；
防爆绝缘双梁桥式起重机（QB 型复合防爆绝缘行车）：车间跨间转运、铝包吊运、阳极堆垛、设备检修，同时具备防爆、三级绝缘、耐高温防腐，本文重点介绍。
3. 适用范围
预焙阳极电解车间原料转运区、阳极组装车间、铝锭铸造车间、烟气净化危废库区；
存在氢气、铝粉、氟化盐粉尘爆炸危险区域；
吊运熔融铝液、阳极导杆、铝包、残极、氟化盐危料、电解配套设备。
二、整体工作原理
基础运动逻辑同普通双梁桥式起重机：大车纵向移动、小车横向移动、起升机构垂直升降，三维覆盖车间跨间；
区别在于叠加两套特种安全系统：
防爆系统：全设备消除电气火花、机械摩擦火花、静电，杜绝点火源；
三级绝缘系统：切断铝液 / 阳极导电通路，防止高压窜入桥架、厂房轨道；
耐高温防腐防护：适配高温腐蚀粉尘，避免密封失效诱发防爆隐患。
1. 起升机构原理（防爆 + 绝缘双设计）
动力：隔爆型防爆电机，外壳隔爆腔，内部电弧不会外泄；
传动：防爆制动器、全密封防爆减速器，制动瓦无摩擦火花；卷筒全封闭防尘；
绝缘阻断（三级绝缘）hyjiaqiaoj...：
一级：吊钩滑轮组绝缘垫板、云母绝缘套，阻断铝液导电至钢丝绳；
二级：起升小车架与卷筒支座之间绝缘隔离；
三级：小车行走轨道与主梁之间绝缘轨垫；
整体绝缘电阻≥4MΩ，杜绝高压导电。
升降动作：电机正反转收放钢丝绳，双制动防爆抱闸，断电瞬间锁死卷筒，防止铝包坠漏爆炸。
2. 小车 / 大车运行防爆原理
行走电机全部为 Ex d II BT4 隔爆防爆电机；
车轮、轨道踏面采用铍青铜 / 不锈钢无火花材质，车轮打滑、碰撞不产生金属火花；
轨道两侧设防静电导电带，整机持续接地消除静电堆积；
缓冲器、限位开关全部为本安防爆型，触点密封无外露电弧。
3. 防爆电气控制原理
整机控制柜、操作手柄、行程限位、超载保护器全部隔爆密封外壳（IP65 以上），粉尘、可燃气体无法进入；
电缆采用 H 级耐高温防爆屏蔽电缆，所有接线盒隔爆密封、防爆填料函封堵；
配套粉尘浓度、氢气浓度在线监测，超标自动切断整机动力；
变频防爆控制系统，软启动无冲击电流，降低电弧产生概率。
三、核心防爆专项结构设计（区别普通双梁）

1. 电气防爆全套配置（符合 GB3836 防爆标准）

防爆等级：Ex d II BT4（气体防爆）+ Ex tD A21 IP65（粉尘防爆），适配电解铝氢气 + 铝粉混合危险环境；
全部动力电机、制动器电机：隔爆型防爆电机，散热通道防尘密封；
操控部件：防爆驾驶室、防爆按钮手柄、防爆声光报警器；
线路：防爆穿线管、隔爆接线盒、无裸露接线端子，杜绝电弧外溢。
2. 机械防火花设计
摩擦易产生火花部件替换无火花材料：车轮、轮缘、缓冲撞头、吊钩防脱块采用铍青铜、不锈钢；
大车、小车车轮与轨道摩擦全程无撞击火花；
钢丝绳表面防静电涂层，整机设置多组静电接地带，随时导出静电。
3. 三级高压绝缘系统（电解铝独有）
电解槽上千伏直流电，一旦通过铝包传导至起重机桥架，会击穿厂房轨道、引发触电与短路爆燃：
吊钩绝缘：动滑轮与吊钩间加厚云母绝缘板；
小车本体绝缘：起升机构底座与小车架绝缘隔离；
行走轨道绝缘：小车轨道垫板绝缘、大车轨道绝缘垫层；
定期检测绝缘电阻，低于标准停机检修。
4. 耐高温强腐蚀防护
主梁、端梁重防腐高温油漆，耐氢氟酸腐蚀；
轴承、减速器加注耐高温、低闪点防爆润滑脂；
驾驶室密封隔热，配备冷暖空调，隔绝槽面高温辐射；
整机防尘护罩，阻挡导电氧化铝粉尘堆积造成短路。
四、安全保护装置（防爆专用多重联锁）
防爆超载限制器：超额定载荷 10% 报警、15% 切断上升回路，防止铝包倾覆漏铝遇粉尘爆炸；
双防爆制动器：主副双制动，单制动失效仍可锁死铝包；
高低位防爆行程限位：上升防冲顶、下降防砸地，避免铝包撞击飞溅铝液；
静电接地监测：接地带断裂自动报警停机；
绝缘电阻在线监测：绝缘层破损立即断电；
粉尘 / 氢气气体联动停机：车间可燃介质超标整机断电；
大车小车防爆防撞限位，防止碰撞产生火花。
五、适用工况与不适用场景
适用场景
电解铝阳极组装车间（铝粉、树脂粉尘爆炸区）；
电解车间跨间转运通道（氢气 + 氟化盐粉尘）；
铝液铸造车间、铝包存放区；

氟化盐、炭素危废仓库（易燃易爆粉尘）；

有防爆、高压导电双重需求的有色冶炼车间。
不适用场景
电解槽上方槽面作业（槽上专用多功能天车，非本防爆桥式）；
露天无厂房、无轨道承重牛腿场地；
纯高温熔融钢水冶炼（需冶金铸造专用防爆行车，隔热等级更高）。
六、和普通 QB 防爆双梁、普通绝缘行车对比
普通 QB 防爆双梁：仅防可燃气体，无高压三级绝缘，不能吊运导电铝液；
普通电解绝缘行车：仅阻断导电，无防爆电机、无火花机械结构，粉尘氢气环境禁止使用；
电解铝复合防爆绝缘行车：防爆 + 绝缘 + 耐高温防腐三合一，是电解铝危爆导电环境唯一合规起重设备。
江苏无锡防爆行车生产厂家现场实战使用要点：
每日班前检测绝缘电阻、静电接地、防爆密封外壳有无破损积粉；
定期清理电机、控制柜粉尘，避免粉尘堆积高温自燃；
禁止拆除防爆外壳、更换非防爆电器配件；
吊运铝液时低速平稳运行，杜绝急停急起防止铝液飞溅；
车间气体 / 粉尘浓度超标，立即停机通风，严禁带险作业。
